DIALux-Lichtplanung: Visuelle Qualität und technische Präzision in Einklang bringen
Eine Lichtberechnung kann technisch korrekt sein und dennoch einen enttäuschenden Raum erzeugen.
Die erforderliche Beleuchtungsstärke kann erreicht sein. Die Gleichmäßigkeit kann innerhalb des definierten Bereichs liegen. Die Blendungswerte können akzeptabel erscheinen. Jede Leuchte kann präzise dokumentiert sein.
Dennoch kann der Raum flach wirken. Gesichter können dunkel bleiben. Materialien können an Tiefe verlieren. Die Decke kann visuell unruhig werden.
DIALux-Lichtplanung wird dann wertvoll, wenn Berechnung und visuelle Beurteilung gemeinsam entwickelt werden.
DIALux bietet eine digitale Umgebung, um Architektur zu modellieren, Leuchten zu positionieren, photometrische Produktdaten zu verwenden und zu bewerten, wie das Licht definierte Flächen erreicht.
So werden unsichtbare Zusammenhänge bereits vor Beginn der Installation messbar.
Anforderungen prüfen
Bewerten, ob die vorgeschlagene Beleuchtung die relevanten Sehaufgaben und projektspezifischen Leistungsziele erfüllt.
Alternativen testen
Optiken, Positionen, Montagehöhen, Lichtstrompakete und Leuchtenanordnungen vergleichen, bevor die Installation festgelegt wird.
Disziplinen verbinden
Die Beleuchtung mit Architektur, Möblierung, Decken, Gebäudetechnik, Steuerung und der tatsächlichen Nutzung des Raumes abstimmen.
Entscheidungen sichtbar machen
Berechnungsflächen, Leuchtendaten, Ergebnisse und Annahmen in einem Format kommunizieren, das vom gesamten Projektteam geprüft werden kann.
Die wichtigsten Entscheidungen in einem DIALux-Projekt werden häufig getroffen, bevor die erste Leuchte eingefügt wird.
Wofür wird der Raum genutzt? Wo halten sich Menschen tatsächlich auf? Welche Flächen tragen die Sehaufgabe? Was soll zuerst sichtbar sein? Welche Zonen benötigen Ruhe, Kontrast oder Orientierung?
Ein Berechnungsmodell ohne klare gestalterische Fragestellung kann eine große Menge an Informationen erzeugen, ohne eine hilfreiche Antwort zu liefern.
Die Software benötigt eine klar definierte Aufgabe.
- Welche Aktivitäten muss die Beleuchtung unterstützen?
- Wo befinden sich die relevanten Arbeits-, Lese- oder Verkehrsflächen?
- Welche Beobachterpositionen sind für die Blendungsbewertung wichtig?
- Welche Materialien und Reflexionsgrade beeinflussen den Raum?
- Welche Tageslichtbedingungen sollten berücksichtigt werden?
- Welche Elemente sollen die visuelle Hierarchie bilden?
Erst dann kann das digitale Modell so aufgebaut werden, dass es der tatsächlichen Nutzung des fertigen Raumes entspricht.

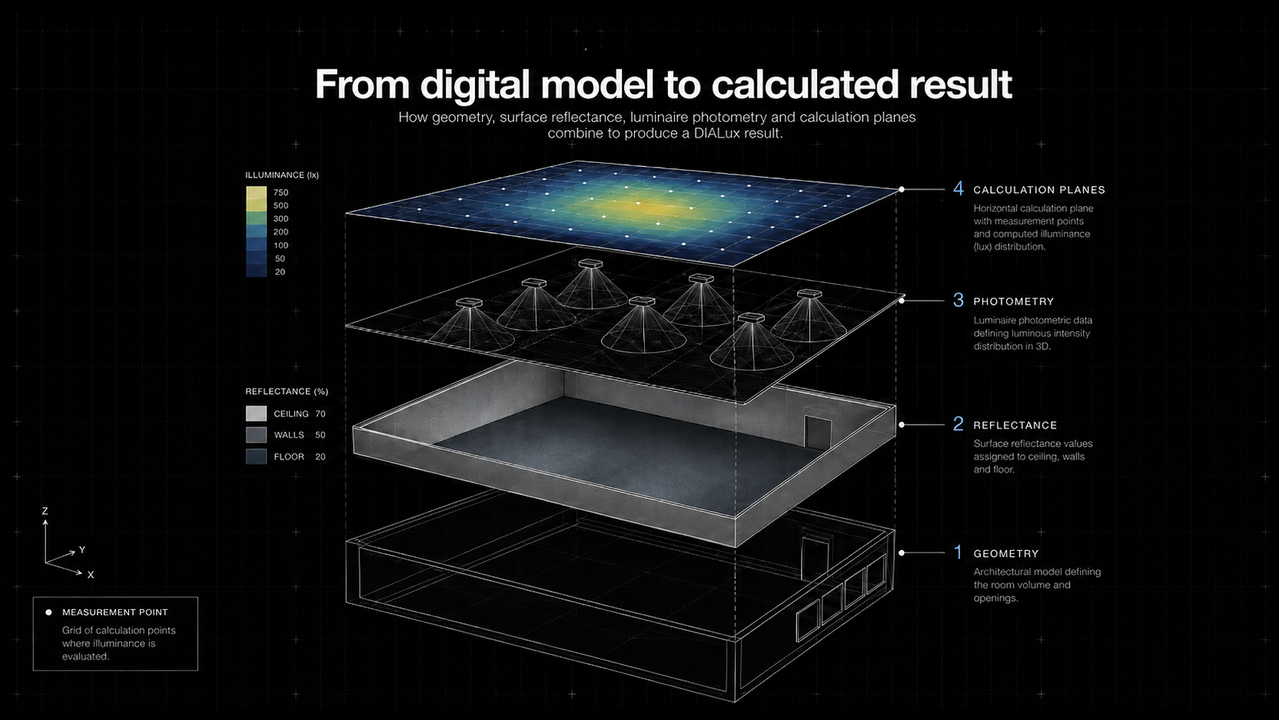

Ein DIALux-Modell verbindet mehrere Informationsebenen.
Die Architektur definiert Abstände, Abmessungen und Öffnungen. Oberflächeneigenschaften beeinflussen, wie Licht reflektiert wird. Photometrische Dateien beschreiben, wie einzelne Leuchten ihre Lichtstärke verteilen. Berechnungsobjekte legen fest, wo Ergebnisse ausgewertet werden.
Wird eine dieser Ebenen verändert, kann sich auch das Ergebnis verändern.
Deshalb sollte ein DIALux-Ergebnis niemals als isolierte Zahl betrachtet werden.
Es ist das Ergebnis eines konkreten Modells mit konkreten Annahmen.

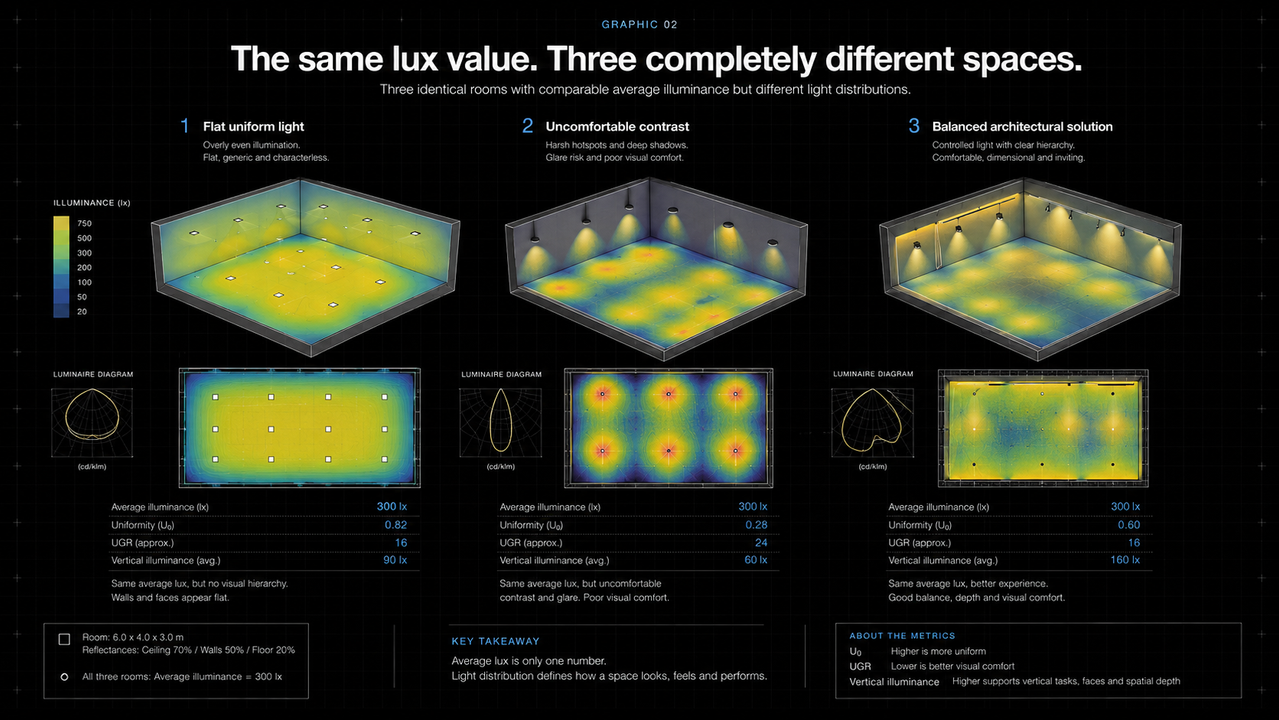

Die mittlere Beleuchtungsstärke ist hilfreich. Sie beschreibt, wie viel Licht eine definierte Fläche innerhalb eines Berechnungsrasters erreicht.
Ein Mittelwert allein kann jedoch nicht erklären, wie ein Raum erlebt wird.
Zwei Konzepte können einen ähnlichen Mittelwert erzielen und dennoch völlig unterschiedliche räumliche Bedingungen schaffen.
Gibt das geplante Beleuchtungsniveau an, nachdem definierte Minderungen durch Alterung, Verschmutzung und Wartung berücksichtigt wurden.
Zeigt, wie gleichmäßig das Licht über die Berechnungsfläche verteilt ist. Eine hohe Gleichmäßigkeit kann Sehaufgaben unterstützen, übermäßige Gleichmäßigkeit kann jedoch auch jede Hierarchie aufheben.
Hilft zu beurteilen, ob helle Lichtquellen aus relevanten Beobachterpositionen und Blickrichtungen Unbehagen verursachen können.
Beeinflusst Gesichter, Wände, Regale, Beschilderungen und die Orientierung – Elemente, die eine horizontale Berechnungsebene möglicherweise nicht vollständig abbildet.
Eine technisch fundierte Studie bewertet die Kennwerte, die der tatsächlichen Sehaufgabe entsprechen.
Nicht einfach nur die Werte, die sich am leichtesten erzeugen lassen.
Viele Berechnungen beginnen mit einer horizontalen Arbeitsebene.
Das ist sinnvoll, wenn die Sehaufgabe auf einem Schreibtisch, einer Theke, dem Boden oder einer anderen definierten horizontalen Fläche stattfindet.
Architektur wird jedoch nicht ausschließlich horizontal erlebt.
Menschen betrachten Gesichter. Wände. Türen. Produkte. Kunstwerke. Schilder. Regale. Den Weg vor ihnen.
Ein Raum kann den erforderlichen Wert auf dem Boden erreichen und auf Augenhöhe dennoch visuell dunkel bleiben.
Vertikale Flächen entscheiden häufig darüber, ob ein Raum hell, offen und verständlich wirkt.
Das ist besonders relevant in Empfangsbereichen, Verkaufsräumen, Hospitality-Bereichen, Erschließungszonen und Arbeitswelten, in denen die Kommunikation zwischen Menschen eine wichtige Rolle spielt.
Störende Blendung hängt vom Zusammenspiel heller Lichtquellen, ihrer scheinbaren Größe und Position, der umgebenden Leuchtdichte sowie der Blickrichtung des Betrachters ab.
Dieselbe Leuchte kann daher in unterschiedlichen Räumen – oder aus verschiedenen Positionen innerhalb desselben Raumes – unterschiedliche Bedingungen erzeugen.
Eine aussagekräftige Blendungsbewertung sollte Folgendes berücksichtigen:
- Die tatsächliche Beobachterposition
- Die erwartete Blickrichtung
- Die Montagehöhe und Leuchtenanordnung
- Die Helligkeit der umgebenden Flächen
- Die Geometrie und scheinbare Größe sichtbarer Lichtquellen
- Reflexionen von Glas, Bildschirmen und polierten Materialien
Ein niedriger Wert in einer berechneten Blickrichtung beschreibt nicht automatisch jede Wahrnehmung im Raum.
Das Modell sollte aus den Positionen überprüft werden, die Menschen tatsächlich einnehmen werden.
DIALux berechnet das Modell, das eingegeben wurde.
Die Software weiß nicht, ob die angenommene Deckenhöhe veraltet ist, ob sich die Möblierung geändert hat oder ob ein Reflexionsgrad gewählt wurde, weil er korrekt war – oder lediglich, weil er voreingestellt war.
Eine sehr detaillierte Ausgabe kann daher ein falsches Gefühl von Sicherheit vermitteln.
Die Berechnung kann präzise sein, obwohl die Annahmen falsch sind.
Das ist einer der wichtigsten Unterschiede in der digitalen Lichtplanung.
Abmessungen und Positionen
Deckenhöhen, Raumproportionen, Öffnungen, Montagepositionen und Abstände beeinflussen die berechnete Verteilung unmittelbar.
Reflexionsgrad und Material
Dunkle Böden, helle Decken, Holzwände und reflektierende Oberflächen geben sehr unterschiedliche Lichtmengen in den Raum zurück.
Die genaue Optik ist entscheidend
Ein enger Lichtkegel, ein breiter Lichtkegel, eine asymmetrische Verteilung und eine diffuse Lichtquelle können zur selben Produktfamilie gehören, aber grundlegend unterschiedliche Ergebnisse erzeugen.
Über den Eröffnungstag hinaus planen
Das aufrechterhaltene Ergebnis sollte berücksichtigen, wie sich die Anlage durch Alterung, Verschmutzung und Wartungsintervalle verändert.
Die richtige Fläche messen
Höhe, Position, Größe und Ausrichtung der Berechnungsfläche müssen der tatsächlich bewerteten Aufgabe entsprechen.
Standort und Öffnungen
Ausrichtung, Fenstergeometrie, Gebäudeposition und die gewählte Tageslichtsituation beeinflussen das Verhältnis zwischen natürlichem und künstlichem Licht.
Photometrische Dateien beschreiben, wie die Lichtstärke in verschiedene Richtungen verteilt wird.
Sie ermöglichen es einer digitalen Leuchte, sich wesentlich realistischer zu verhalten als eine generische Punktlichtquelle.
Die Datei muss jedoch genau dem Produkt entsprechen, das tatsächlich für das Projekt vorgesehen ist.
- Korrekte Leuchtenvariante
- Korrektes optisches System
- Korrektes Lichtstrompaket
- Korrekte Abmessungen und Ausrichtung
- Korrekte Montageart
- Relevante Produkt- und Lichtquelleninformationen
Die Auswahl einer ähnlich aussehenden Datei aus derselben Produktfamilie kann Lichtkegelbreite, maximale Lichtstärke, Abstände und Blendungsverhalten verändern.
Das Modell sollte die ausgeschriebene Leuchte darstellen – keine Annäherung, die zufällig denselben Namen trägt.
Aktivitäten, Architektur, Normen und gestalterische Absicht in klare lichtplanerische Aufgaben übersetzen.
Die Elemente modellieren, die die Berechnung beeinflussen, ohne das Projekt mit unnötigen digitalen Details zu überladen.
Realistische Reflexionsgrade zuweisen und Berechnungsobjekte für die tatsächlichen Sehaufgaben erstellen.
Die korrekten Leuchtendaten, die richtige Optik, den richtigen Lichtstrom und die vorgesehene Montageposition verwenden.
Numerische Werte, Falschfarbendarstellungen, Isolinien und räumliche Visualisierungen gemeinsam auswerten.
Das Konzept anpassen, Alternativen vergleichen und die endgültigen Annahmen und Ergebnisse klar dokumentieren.
Der eigentliche Wert von DIALux liegt nicht darin, eine einzige abgeschlossene Berechnung zu erzeugen.
Er liegt darin, sichtbar zu machen, wo die erste Idee verbessert werden muss.
Möglicherweise wird der erforderliche Wert erreicht – allerdings nur durch unnötigen Energieverbrauch. Vielleicht ist die Arbeitsebene gleichmäßig beleuchtet, während die Wände dunkel bleiben. Vielleicht funktionieren die Abstände rechnerisch, aber die Decke wirkt zu dicht. Vielleicht löst eine Optik die Raummitte, erzeugt jedoch an den Rändern zu viel Licht.
Das sind keine Fehler der Berechnung.
Es sind die Informationen, die für die nächste gestalterische Entscheidung benötigt werden.
Ein fundierter Arbeitsablauf wechselt wiederholt zwischen digitaler Bewertung und architektonischer Beurteilung.
Modellieren · Berechnen · Auswerten · Anpassen · Vergleichen
Visualisierungen sind wertvolle Kommunikationswerkzeuge.
Sie können zeigen, wo Licht auftrifft, welche Flächen sichtbar werden und wie die verschiedenen Ebenen mit der Architektur zusammenwirken.
Ein überzeugendes Bild kann dennoch schwache Annahmen verbergen.
Belichtung, Bildschirmhelligkeit und Bildeinstellungen können eine Szene heller, weicher oder dramatischer erscheinen lassen, als es das numerische Ergebnis nahelegt.
Umgekehrt kann eine ästhetisch schlichte Visualisierung ein sorgfältig entwickeltes und technisch robustes Konzept darstellen.
Renderings erklären die Idee. Berechnungsergebnisse überprüfen sie.
Keines von beiden sollte als Ersatz für das andere verwendet werden.
Fenster, Oberlichter, Ausrichtung und äußere Verschattungen beeinflussen, wie viel Kunstlicht ein Raum benötigt – und wann es benötigt wird.
DIALux kann Tageslicht und Kunstlicht in einem gemeinsamen Projektmodell zusammenführen, sodass ihr Zusammenspiel gezielter bewertet werden kann.
Tageslicht ist jedoch kein statischer Zustand.
Es verändert sich mit Standort, Ausrichtung, Tageszeit, Himmelszustand, Verglasung und der Geometrie rund um das Gebäude.
Eine hilfreiche Tageslichtstudie beginnt daher mit einer klaren Fragestellung.
- Ist das Ziel visueller Komfort in Fassadennähe?
- Soll das Kunstlicht auf die Verfügbarkeit von Tageslicht reagieren?
- Sind dunklere Innenzonen dauerhaft auf Kunstlicht angewiesen?
- Könnte zwischen Fenstern und Raum ein übermäßiger Kontrast entstehen?
- Welche Lichtszenen werden bei wechselndem Tageslicht benötigt?
Das Ziel besteht nicht darin, ein einziges perfektes Tageslichtbild zu erzeugen.
Es geht darum zu verstehen, wie das Lichtkonzept auf wechselnde natürliche Bedingungen reagieren sollte.
Normen und Projektanforderungen liefern wesentliche Kriterien für Sehaufgaben, Sicherheit und Komfort.
DIALux hilft dabei, einen Entwurf anhand der für das Projekt ausgewählten Kriterien zu überprüfen.
Eine bestandene Berechnung entscheidet jedoch nicht darüber:
- Welches architektonische Element hervorgehoben werden sollte
- Wie sich ein Gast bei der Ankunft fühlen soll
- Ob ein Material weich oder dramatisch wirken soll
- Wo Dunkelheit erhalten bleiben sollte
- Wie ein Raum in den nächsten übergehen sollte
- Ob die Deckengestaltung ruhig wirkt
Technische Anforderungen sichern die Mindestqualität der Anlage.
Die Lichtplanung entwickelt alles, was über dieses Minimum hinausgehen soll.
- Das Modell beginnen, bevor die Sehaufgabe definiert wurde
- Voreingestellte Reflexionsgrade verwenden, ohne die Materialien zu prüfen
- Nur eine horizontale Arbeitsebene berechnen
- Die mittlere Beleuchtungsstärke als vollständiges Ergebnis behandeln
- Photometrische Daten verwenden, die nicht zur ausgeschriebenen Optik passen
- Blendung aus irrelevanten Beobachterpositionen bewerten
- Möbel, Regale und andere wesentliche Hindernisse ignorieren
- Immer weitere Leuchten hinzufügen, sobald ein Zielwert nicht erreicht wird
- Die rechnerische Gleichmäßigkeit so lange optimieren, bis jede Hierarchie verschwindet
- Renderings präsentieren, ohne die Berechnungsannahmen offenzulegen
- Die erste erfolgreiche Berechnung als endgültiges Design behandeln
- Die installierten Leuchten vor Ort nicht abschließend feinjustieren
Das gefährlichste Modell ist nicht das offensichtlich ungenaue.
Es ist ein perfekt aufbereitetes Modell, dessen Annahmen niemals hinterfragt werden.
Eine hilfreiche Studie sollte anderen Mitgliedern des Projektteams verständlich machen, was berechnet wurde, warum es berechnet wurde und welche Annahmen das Ergebnis geprägt haben.
Relevante Pläne, Abmessungen, Deckenhöhen, Öffnungen, Möblierung und architektonische Bedingungen.
Die Reflexionsgrade und Materialannahmen, die die berechneten Interreflexionen beeinflussen.
Produkt, Optik, Lichtstrom, Montageart, Anzahl und Positionierung.
Eindeutige Positionen, Abmessungen, Höhen und Ausrichtungen für jede bewertete Sehaufgabe.
Beleuchtungsstärke, Gleichmäßigkeit, Blendung oder andere Werte, die ausgewählt wurden, weil sie den Projektanforderungen entsprechen.
Falschfarbendarstellungen, Isolinien, räumliche Ansichten und Diagramme, die verdeutlichen, wo die numerischen Werte auftreten.
Wartungsfaktoren, Tageslichtbedingungen, Betriebsszenen und alle bekannten Einschränkungen des Modells.
Die Entscheidungen, die in den folgenden Planungs- und Installationsphasen koordiniert, getestet oder feinjustiert werden sollten.
Selbst eine sorgfältig erstellte DIALux-Studie bleibt eine digitale Prognose.
Reale Materialien variieren. Möbel werden verschoben. Dekorative Leuchten wirken mit dem technischen Licht zusammen. Dimmkurven beeinflussen Szenen mit niedrigem Lichtniveau. Kunstwerke kommen hinzu. Oberflächen reflektieren anders als kleine Materialmuster.
Deshalb bleiben Tests vor Ort und die abschließende Ausrichtung der Beleuchtung unverzichtbar.
Die Ausrichtung der Lichtkegel sollte angepasst werden, nachdem Möbel und wichtige Objekte platziert wurden. Szenen sollten aus realen Beobachterpositionen bewertet werden. Dimmwerte sollten auf den fertiggestellten Innenraum abgestimmt werden.
DIALux reduziert die Unsicherheit vor der Installation.
Es ersetzt jedoch nicht die Notwendigkeit, das Licht anschließend vor Ort zu betrachten.
DIALux-Lichtplanung bezeichnet den Prozess, einen Raum digital zu modellieren, photometrische Leuchtendaten einzufügen und zu berechnen, wie das Licht definierte Flächen erreicht. Sie dient dazu, ein Lichtkonzept vor der Installation zu bewerten und zu dokumentieren.
Nein. Eine DIALux-Berechnung bewertet einen definierten Entwurf. Das Lichtkonzept bestimmt, was beleuchtet werden soll, wie der Raum strukturiert sein soll und welche visuellen Qualitäten das Projekt erreichen soll. Die Berechnung unterstützt diese Entscheidungen, ersetzt sie jedoch nicht.
Eine zuverlässige Berechnung erfordert in der Regel eine genaue Geometrie, relevante Materialreflexionsgrade, photometrische Leuchtendaten, Montagepositionen, Berechnungsflächen, Wartungsannahmen und klar definierte Projektanforderungen.
DIALux evo kann zur Modellierung von Innenraumbeleuchtung mit Tageslicht und Kunstlicht verwendet werden. Die Aussagekraft des Ergebnisses hängt von der korrekten Gebäudeausrichtung, dem Standort, der Fenstergeometrie, der Raumstruktur und der für die Bewertung ausgewählten Tageslichtsituation ab.
IES- und LDT-Dateien enthalten photometrische Informationen darüber, wie eine Leuchte ihre Lichtstärke verteilt. Sie ermöglichen es, das ausgewählte Produkt und die Optik innerhalb des Berechnungsmodells genauer darzustellen.
Unterschiede bei Geometrie, Oberflächenreflexion, Leuchtendaten, Berechnungsrastern, Wartungsfaktoren, Tageslichteinstellungen und Montagepositionen können das Ergebnis verändern. Ergebnisse sollten deshalb immer gemeinsam mit den Annahmen betrachtet werden, auf deren Grundlage sie erstellt wurden.
Nein. Die Beleuchtungsstärke ist nur ein Bestandteil der Lichtqualität. Blendung, vertikale Beleuchtungsstärke, Kontrast, Oberflächenhelligkeit, Farbwiedergabe, visuelle Hierarchie und das Zusammenspiel von Licht und Architektur müssen ebenfalls berücksichtigt werden.
Eine DIALux-Studie sollte mehr leisten, als lediglich eine Leuchtenanordnung zu bestätigen.
Studio De Schutter verbindet architektonische Lichtplanung mit technischer Berechnung, visueller Bewertung, Koordination und Feinjustierung vor Ort.
Das Ziel besteht nicht nur darin, die geforderten Werte zu erreichen.
Es geht darum, einen Raum zu schaffen, in dem diese Werte das richtige visuelle Erlebnis unterstützen.
